聚丙烯PP整体式球阀

聚丙烯球阀的使用范围及结构特点:

  • 用于带腐蚀性介质的输送过程的截流。
  • 全部零件采用RPP或PVDF注塑件组装成型,耐腐蚀性能优良。
  • 密封圈采用F4.耐腐性能优异,延长使用寿命。转动灵活、使用方便。
  • 整体式球阀泄漏点少,强度高,联接式球阀装拆方便。

聚丙烯球阀的安装使用:

  • 两端法兰与管路联接时,要均匀拧紧螺栓,防止法兰变形造成泄漏。
  • 顺时针方向旋转手柄为关闭,反之为开启。
  • 只可作断流、通流,不宜作流量调节。
  • 含硬颗粒液体容易使球表面划伤。

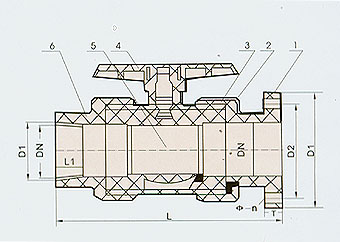

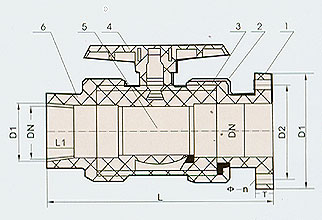

产品结构示意图及安装尺寸表

  • 型号Q41F-6S Q41F-10S法兰连接
公称通径DN(mm) 结构尺寸(mm) 重量Kg
D1 D2 L T Φ N H
15 95 65 110 14 14 4 70 0.25
20 105 75 120 16 14 4 70 0.35
25 115 85 140 16 14 4 90 0.52
32 135 100 160 16 18 4 95 0.71
40 145 110 160 16 18 4 130 1
50 160 125 180 18 18 4 130 1.3
65 180 145 220 22 18 4 155 2.05
80 195 160 250 25 18 4 165 2.8
100 215 180 280 25 18 8 190 3.55
125 245 210 320 30 18 8 220 5.00
150 280 240 360 30 23 8 255 6.75
200 335 295 400 35 23 8 9.5
  • 型号Q11F-6S Q11F-6F 螺纹连接
公称通径DN(mm) 结构尺寸(mm) 重量Kg
D1 L L1
15 ZG1/2" 100 15 0.15
20 ZG3/4" 120 17 0.20
25 ZG1" 135 20 0.30
32 ZG1/4" 150 23 0.5
40 ZG1/2" 170 25 0.6
50 ZG2" 200 28 1.0
65 ZG1/2" 215 32 1.50
80 ZG3" 265 35 3.0
100 ZG4" 360 45 2.0

1、阀体

2、球体

3、阀杆

4、手柄

5、阀盖

6、密封圈

7、密封座

1、连接法兰

2、压紧螺母

3、阀体

4、手柄

5、阀球体

6、螺纹接管
