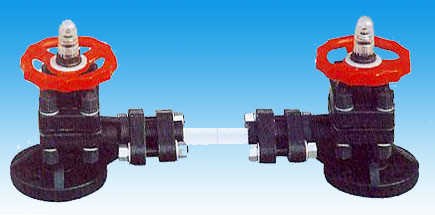

增强聚丙烯液面计

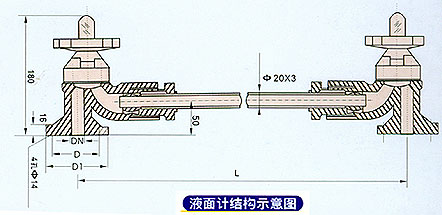

液面计安装尺寸及使用说明

增强聚丙烯玻璃管液面计上、下阀门的法兰与容器的按管法兰连接,开启上下阀门,使之与容器构成连通器,当容器内的液面升降时,即可透过玻璃管直接指示容器内的液位。

液面计规格型号尺寸及技术参数表

公称通径DN(mm) 结构尺寸(mm) 材质 工作温度
(°C)
工作压力(Mpa)
D1 D
15 105 65 增强聚丙烯
(RPP)
聚偏二氟乙烯
(PVDF)
-14-100
-40-100
0.6
20 105 75 0.6
25 115 85 0.6
32 135 100 0.6
40 145 110 0.6
注:玻璃管长度:L≤1400mm任意选择

玻璃管法兰视镜型号规格及安装尺寸表

公称通径DN(mm) 结构尺寸(mm)
D1 D2 DN L n Φ
25 115 85 25 250 4 14
32 135 100 32 255 4 14
40 145 110 40 260 4 14
50 160 125 50 270 4 18
65 180 145 65 280 4 18
80 195 160 80 300 8 18
100 215 180 100 320 8 18
